一、概述
丹佛斯FC300系列變頻器具有響應時間快、功能強大等特點，其自由PID控制功能（轉速前饋+跳舞輪PID微調），應用在線纜、印染等行業，可以實現快速響應的速度同步控制。

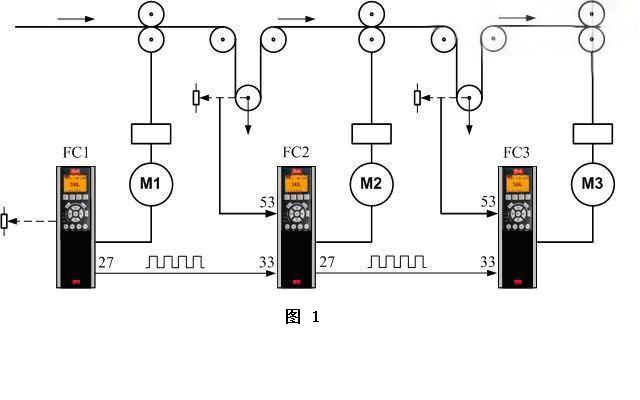

二、系統結構
F1工作在開環狀態下，其速度輸出送往后段作為擴展PID控制的前饋輸入，可采用脈沖方式或者模擬量方式。后段變頻器同時要引入此驅動器前側的跳舞輪處電位器反饋信號。理想狀態是在跳舞輪處于適合位置時，電位器位于5V位置。

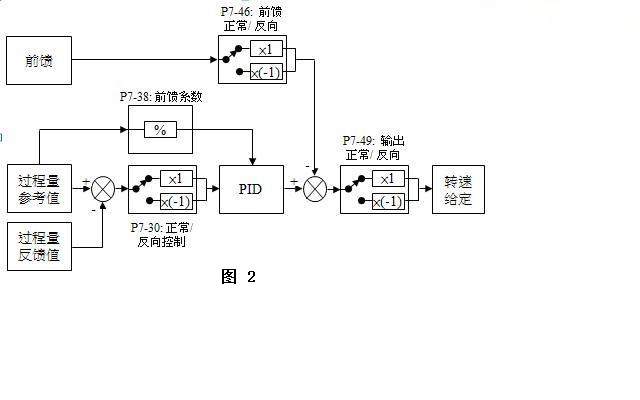

三、自由PID控制功能
四、參數設置
| 參數號碼 | 參數名稱 | 出廠值（代碼） | 設定值（代碼） |
| 1-00 | 控制方式選擇 | 【0】開環速度控制 | 【7】擴展PID速度開環 |
| 1-01 | 電機控制原理 | 【1】VVC+ | 【1】VVC+ |
| 3-03 | Max參考值 | 50 Hz | 50 Hz |
| 3-10 | 預置參考值 | 0.00% | 50% |
| 3-15 | 參考值來源1 | 【1】模擬輸入端53 | 【0】無功能 |
| 3-16 | 參考值來源2 | 【20】數字電位計 | 【0】無功能 |
| 3-17 | 參考值來源3 | 【11】本地總線參考值 | 【0】無功能 |
| 5-55 | 端子 33 低頻 | 100 Hz | 0 Hz |
| 5-56 | 端子 33 高頻 | 100 Hz | 30000 Hz |
| 5-57 | 33 短參考/反饋低 | 0 | 0 |
| 5-58 | 33 短參考/反饋搞 | 0 | 1500 |
| 7-20 | 過程CL反饋1的源 | 【0】無功能 | 【1】模擬輸入53 |
| 7-31 | 防積分飽和 | ON | ON |
| 7-32 | PID起始速度 | 0 | 根據實際情況設置 |
| 7-45 | 遠程PID前反饋 | 【0】無功能 | 【8】端子33頻率 |
